VAC-MAT TM
NewXS Elemente
können in unterschiedlichen Farben
In Vakuum-Modulplatten können zusätzliche
Bohrungen zum Befestigen
der Vakuumplatte in den grün schraffierten
Bereichen gebohrt werden.

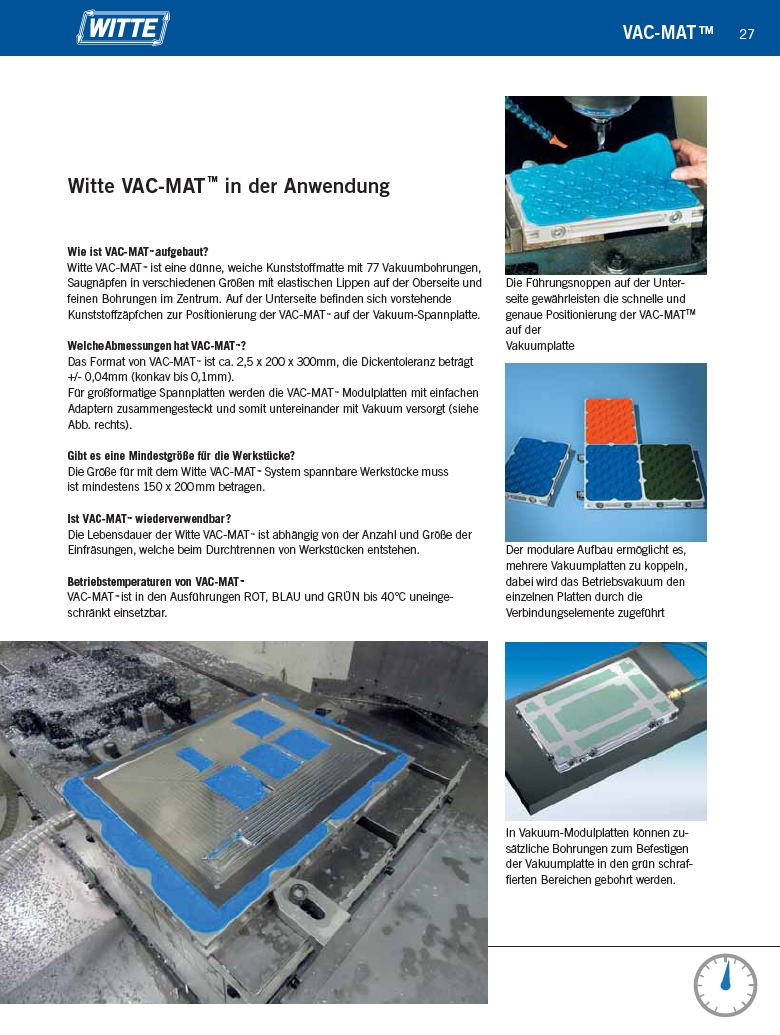

Witte VAC-MATTM in der Anwendung
Wie ist VAC-MATTM aufgebaut?
Witte VAC-MATTM ist eine dünne, weiche Kunststoffmatte mit 77 Vakuumbohrungen,
Saugnäpfen in verschiedenen Größen mit elastischen Lippen auf der Oberseite und
feinen Bohrungen im Zentrum. Auf der Unterseite befinden sich vorstehende
Kunststoff zäpfchen zur Positionierung der VAC-MATTM auf der Vakuum-Spannplatte.
WelcheAbmessungen hat VAC-MATTM?
Das Format von VAC-MATTM ist ca. 2,5 x 200 x 300mm, die Dickentoleranz beträgt
+/- 0,04mm (konkav bis 0,1mm).
Für großformatige Spannplatten werden die VAC-MATTM Modulplatten mit einfachen
Adaptern zusammengesteckt und somit untereinander mit Vakuum versorgt (siehe
Abb. rechts).
Gibt es eine Mindestgröße für die Werkstücke?
Die Größe für mit dem Witte VAC-MATTM System spannbare Werkstücke muss
ist mindestens 150 x 200 mm betragen.
Ist VAC-MATTM wiederverwendbar?
Die Lebensdauer der Witte VAC-MATTM ist abhängig von der Anzahl und Größe der
Einfräsungen, welche beim Durch trennen von Werkstücken entstehen.
Betriebstemperaturen von VAC-MATTM
VAC-MATTM ist in den Ausführungen ROT, BLAU und GRÜN bis 40°C uneinge -
schränkt einsetzbar.
Die Führungs noppen auf der Unterseite
ge währ leisten die schnelle und
genaue Positionierung der VAC-MATTM
auf der
Vakuumplatte
Der modulare Aufbau ermög licht es,
mehrere Vakuum platten zu koppeln,
dabei wird das Betriebsvakuum den
einzelnen Platten durch die
Verbindungs elemente zugeführt
