FLIP-PODTM Vakuum-System
ALU-FLIP-PODTM
ist besonders stabil und präzise. Die Höhentoleranz
beträgt nur 50μ. Gut geeignet für beidseitige
Planbearbeitungen, insbesondere von metallischen
Werkstücken.

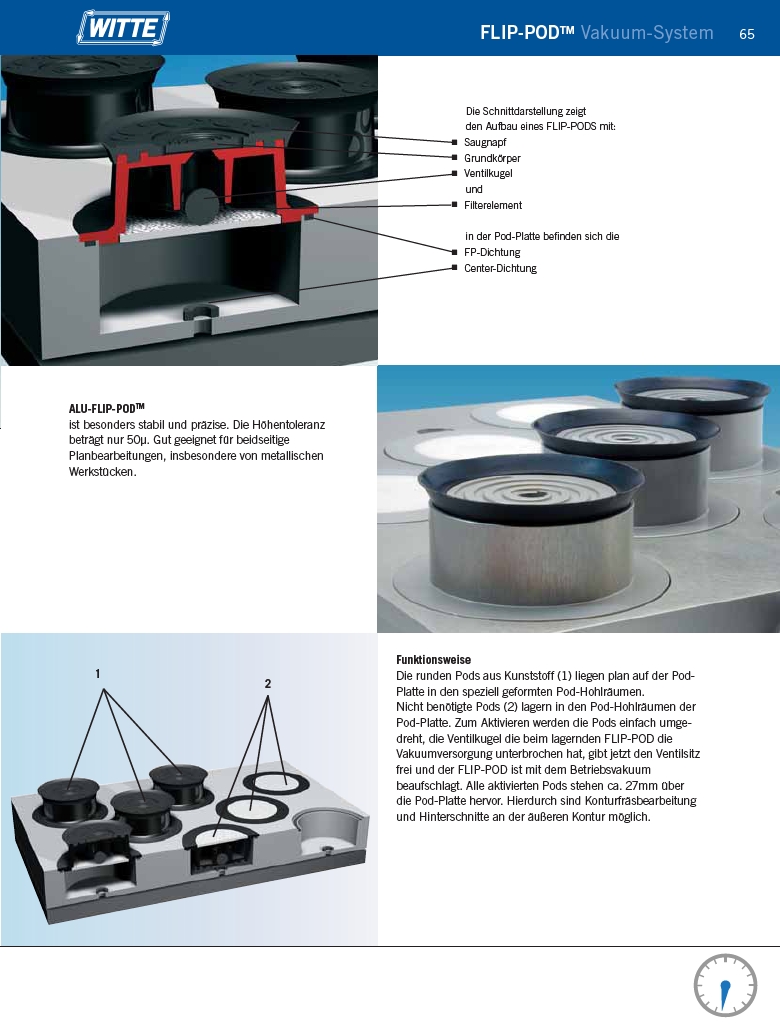

Die Schnittdarstellung zeigt
den Aufbau eines FLIP-PODS mit:
Saugnapf
Grundkörper
Ventilkugel
und
Filterelement
in der Pod-Platte befinden sich die
FP-Dichtung
Center-Dichtung
Funktionsweise
Die runden Pods aus Kunststoff (1) liegen plan auf der Pod-
Platte in den speziell geformten Pod-Hohlräumen.
Nicht benötigte Pods (2) lagern in den Pod-Hohlräumen der
Pod-Platte. Zum Aktivieren werden die Pods einfach umgedreht,
die Ventilkugel die beim lagernden FLIP-POD die
Vakuumversorgung unterbrochen hat, gibt jetzt den Ventilsitz
frei und der FLIP-POD ist mit dem Betriebsvakuum
beaufschlagt. Alle aktivierten Pods stehen ca. 27mm über
die Pod-Platte hervor. Hierdurch sind Konturfräsbearbeitung
und Hinterschnitte an der äußeren Kontur möglich.
