43
B
A
C
E
D
F
Nr. A B C D E F
95167 300 200 32 209 309 30 5,3
284555 400 300 32 409 309 30 10,6
284556 600 400 32 409 609 30 21,2
i

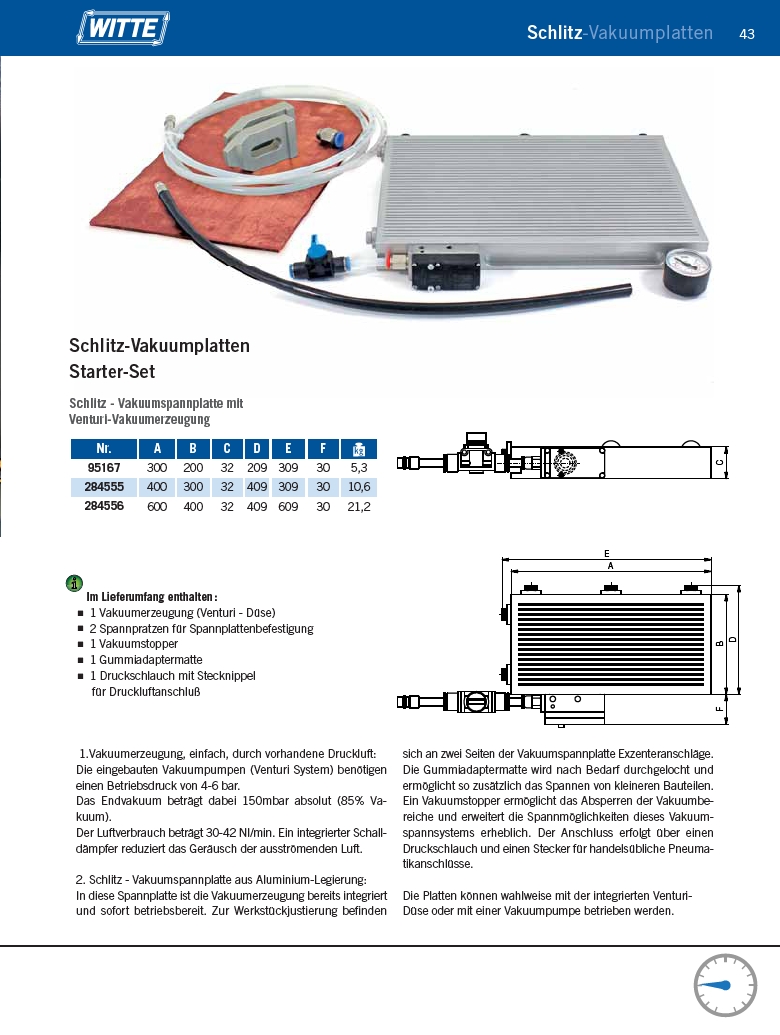

Schlitz-Vakuumplatten
1.Vakuumerzeugung, einfach, durch vorhandene Druckluft:
Die eingebauten Vakuumpumpen (Venturi System) benötigen
einen Betriebsdruck von 4-6 bar.
Das Endvakuum beträgt dabei 150mbar absolut (85% Vakuum).
Der Luftverbrauch beträgt 30-42 Nl/min. Ein integrierter Schalldämpfer
reduziert das Geräusch der ausströmenden Luft.
2. Schlitz - Vakuumspannplatte aus Aluminium-Legierung:
In diese Spannplatte ist die Vakuumerzeugung bereits integriert
und sofort betriebsbereit. Zur Werkstückjustierung befinden
sich an zwei Seiten der Vakuumspannplatte Exzenteranschläge.
Die Gummiadaptermatte wird nach Bedarf durchgelocht und
ermöglicht so zusätzlich das Spannen von kleineren Bauteilen.
Ein Vakuumstopper ermöglicht das Absperren der Vakuumbereiche
und erweitert die Spannmöglichkeiten dieses Vakuumspannsystems
erheblich. Der Anschluss erfolgt über einen
Druckschlauch und einen Stecker für handelsübliche Pneumatikanschlüsse.
Die Platten können wahlweise mit der integrierten Venturi-
Düse oder mit einer Vakuumpumpe betrieben werden.
Schlitz-Vakuumplatten
Starter-Set
Schlitz - Vakuumspannplatte mit
Venturi-Vakuumerzeugung
Im Lieferumfang enthalten:
1 Vakuumerzeugung (Venturi - Düse)
2 Spannpratzen für Spannplattenbefestigung
1 Vakuumstopper
1 Gummiadaptermatte
1 Druckschlauch mit Stecknippel
für Druckluftanschluß
