Nr. A B C
00416 200 300 3 226
00609 200 500 3 378
00564 200 600 3 453
00009 300 150 3 170
00010 350 150 3 200
00011 400 200 3 300
00013 350 250 3 330
00014 300 300 3 340
00015 250 400 3 370
00016 400 300 3 460
00017 400 400 3 602
00415 500 300 3 560
00164 500 500 3 941
00418 500 1000 3 1890
00437 600 300 3 678
00414 600 400 3 904
00409 1000 1000 3 3766
00682 1000 2000 3 7550
00732 1000 2000 1 2500
00733 1000 2000 1,5 3980
46

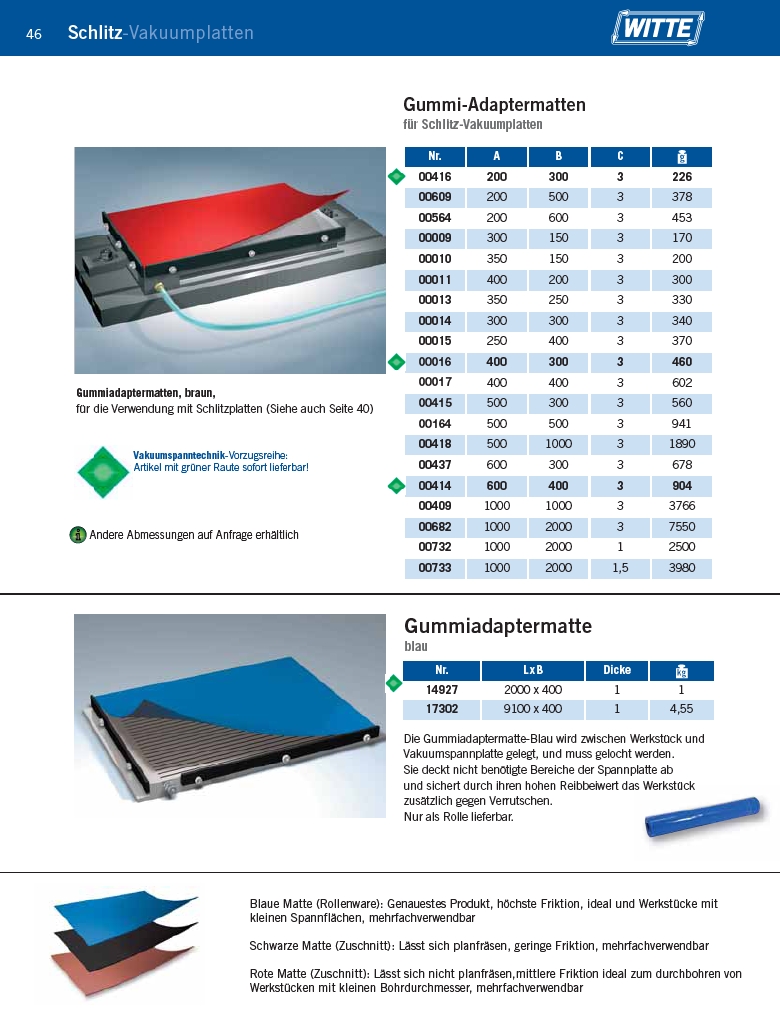

Schlitz-Vakuumplatten
i
Gummi-Adaptermatten
für Schlitz-Vakuumplatten
Gummiadaptermatten, braun,
für die Verwendung mit Schlitzplatten (Siehe auch Seite 40)
Gummiadaptermatte
blau
Die Gummiadaptermatte-Blau wird zwischen Werkstück und
Vakuumspannplatte gelegt, und muss gelocht werden.
Sie deckt nicht benötigte Bereiche der Spannplatte ab
und sichert durch ihren hohen Reibbeiwert das Werkstück
zusätzlich gegen Verrutschen.
Nur als Rolle lieferbar.
Vakuumspanntechnik-Vorzugsreihe:
Artikel mit grüner Raute sofort lieferbar!
Andere Abmessungen auf Anfrage erhältlich
Nr. L x B Dicke
14927 2000 x 400 1 1
17302 9100 x 400 1 4,55
Blaue Matte (Rollenware): Genauestes Produkt, höchste Friktion, ideal und Werkstücke mit
kleinen Spannflächen, mehrfachverwendbar
Schwarze Matte (Zuschnitt): Lässt sich planfräsen, geringe Friktion, mehrfachverwendbar
Rote Matte (Zuschnitt): Lässt sich nicht planfräsen,mittlere Friktion ideal zum durchbohren von
Werkstücken mit kleinen Bohrdurchmesser, mehrfachverwendbar
