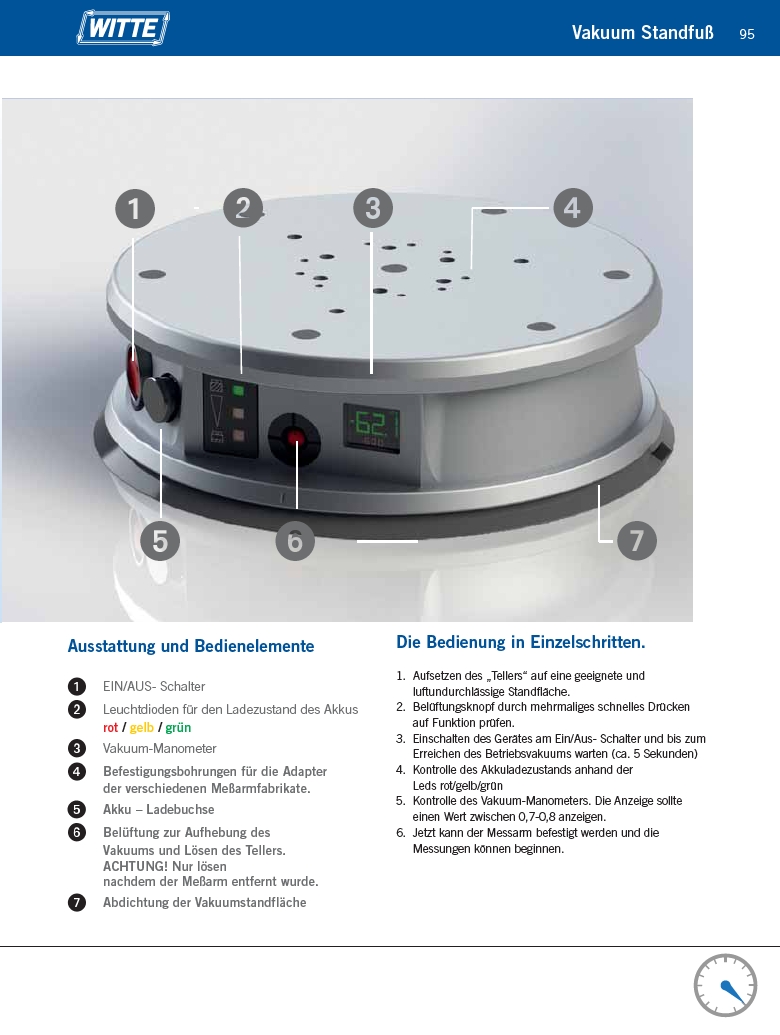

Ausstattung und Bedienelemente
EIN/AUS- Schalter
Leuchtdioden für den Ladezustand des Akkus
rot / gelb / grün
Vakuum-Manometer
Befestigungsbohrungen für die Adapter
der verschiedenen Meßarmfabrikate.
Akku – Ladebuchse
Belüftung zur Aufhebung des
Vakuums und Lösen des Tellers.
ACHTUNG! Nur lösen
nachdem der Meßarm entfernt wurde.
Abdichtung der Vakuumstandfläche
Die Bedienung in Einzelschritten.
1. Aufsetzen des „Tellers“ auf eine geeignete und
luftundurchlässige Standfläche.
2. Belüftungsknopf durch mehrmaliges schnelles Drücken
auf Funktion prüfen.
3. Einschalten des Gerätes am Ein/Aus- Schalter und bis zum
Erreichen des Betriebsvakuums warten (ca. 5 Sekunden)
4. Kontrolle des Akkuladezustands anhand der
Leds rot/gelb/grün
5. Kontrolle des Vakuum-Manometers. Die Anzeige sollte
einen Wert zwischen 0,7-0,8 anzeigen.
6. Jetzt kann der Messarm befestigt werden und die
Messungen können beginnen.
Vakuum Standfuß
