76
Nr. A B C D
80910 88 43 G1/4“ 12/8 400
80261 98 43 G3/8“ 12/8 400
80262 120 55 G1/2“ 15/12 1300
C
z u r P ump e
z u r V a ku u m p l a t t e /
R u n d f u t t e r
C
L = 1D, 5 m
Zubehör
D
L = 1m
A
øB
SW17
Nr.: A B
80261 113
Kat a l o g z e ichnung
80262
i
C D
55 R1/2" Ø15/12
98 43 R3/8" Ø12/8
80910 92 43 5/8"-18 UNF Ø12/8
i
Im Lieferumfang enthalten:
2,5m Rohr
Anschlussteile
Anschlusseinheiten
Best.-Nr. Bauform Für Schlauch-ø
80102 gerade 12mm
82519 gerade 18mm
82952 gerade 24mm
82902 gerade 32mm
82953 gerade 50mm
Im Lieferumfang enthalten:
1 Stck. 3/2-Wege Handhebelventil mit Belüftung
3m Vakuumsaugschlauch mit Drahtspirale
1 Stck. Vakuummeter
2 Stck. Vakuumschlauch-Anschlussstücke

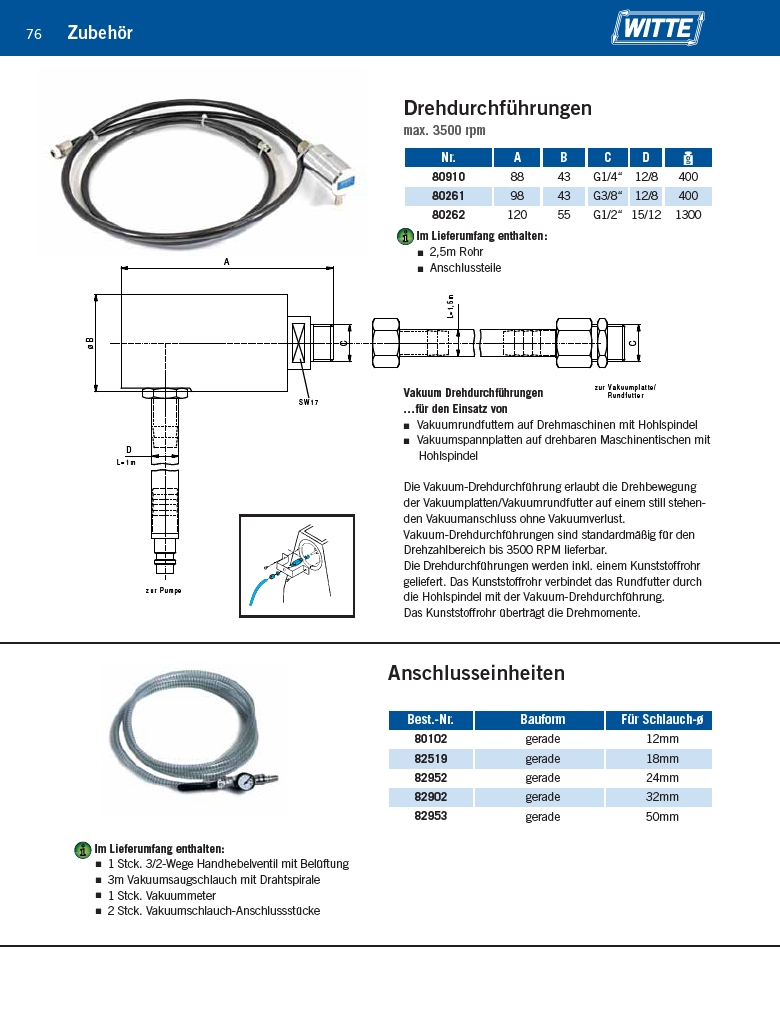

Drehdurchführungen
max. 3500 rpm
Vakuum Drehdurchführungen
…für den Einsatz von
Vakuumrundfuttern auf Drehmaschinen mit Hohlspindel
Vakuumspannplatten auf drehbaren Maschinentischen mit
Hohlspindel
Die Vakuum-Drehdurchführung erlaubt die Drehbewegung
der Vakuumplatten/Vakuumrundfutter auf einem still stehenden
Vakuumanschluss ohne Vakuumverlust.
Vakuum-Drehdurchführungen sind standardmäßig für den
Drehzahlbereich bis 3500 RPM lieferbar.
Die Drehdurchführungen werden inkl. einem Kunststoffrohr
geliefert. Das Kunststoffrohr verbindet das Rundfutter durch
die Hohl spindel mit der Vakuum-Drehdurchführung.
Das Kunststoffrohr überträgt die Drehmomente.
