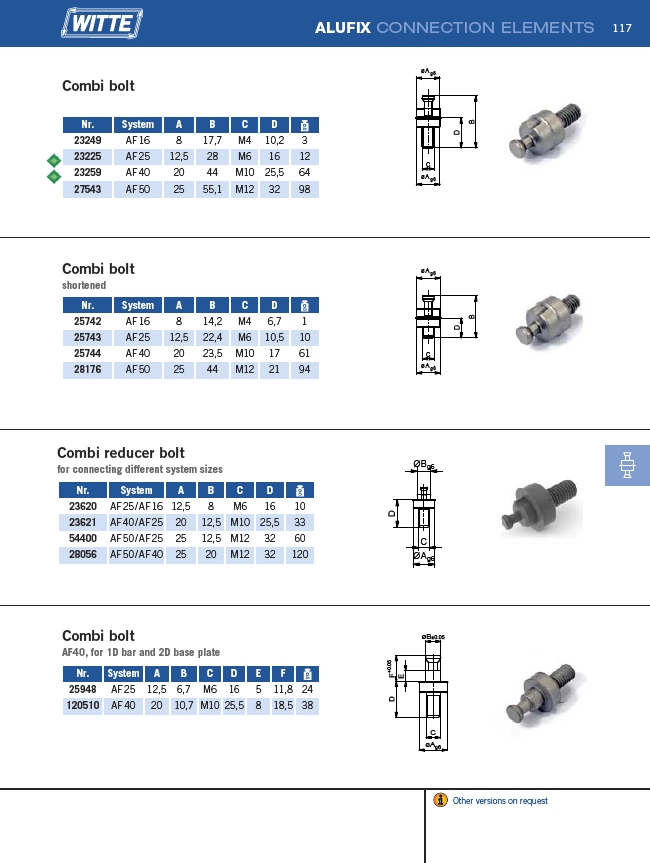

117
Combi bolt
Nr. System A B C D
23249 AF 16 8 17,7 M4 10,2 3
23225 AF 25 12,5 28 M6 16 12
23259 AF 40 20 44 M10 25,5 64
27543 AF 50 25 55,1 M12 32 98
Combi bolt
shortened
Nr. System A B C D
25742 AF 16 8 14,2 M4 6,7 1
25743 AF 25 12,5 22,4 M6 10,5 10
25744 AF 40 20 23,5 M10 17 61
28176 AF 50 25 44 M12 21 94
Combi reducer bolt
for connecting different system sizes
Nr. System A B C D
23620 AF 25 / AF 16 12,5 8 M6 16 10
23621 AF 40 / AF 25 20 12,5 M10 25,5 33
54400 AF 50 / AF 25 25 12,5 M12 32 60
28056 AF 50 / AF 40 25 20 M12 32 120
Nr. System A B C D E F
25948 AF 25 12,5 6,7 M6 16 5 11,8 24
120510 AF 40 20 10,7 M10 25,5 8 18,5 38
ALUFIX CONNECTION ELEMENTS
��
��������
��
��������
��
��
��������
��������
��
��
��
��
��������
��������
������������
��
��������������
��
��������
��
Other versions on request
Combi bolt
AF40, for 1D bar and 2D base plate
