119
Nr. System A B C
23248 AF 16 8 4 15 2
23228 AF 25 12,5 6,7 24 8
23258 AF 40 20 10,7 37 34
28208 AF 50 25 13,7 47 70
Nr. System A B C
20328 AF 25 / AF 16 12,5 8 19,5 8
23452 AF 40 / AF 25 20 12,5 30,5 30
28209 AF 50 / AF 40 25 20 41,6 38
30580 AF 50 / AF 25 25 12,5 35 33
Nr. System A B
23646 AF 16 8 M12x0,5 5
23252 AF 16 8 M24x1 16
120027 AF 25 12,5 M12x0,5 AF
23239 AF 25 12,5 M24x1 22
23238 AF 25 12,5 M32x1 39
23262 AF 40 20 M24x1 38
23264 AF 40 20 M32x1 58
26926 AF 50 25 M32x1 60
Nr. System A B
23647 AF 16 4,3 M12x0,5 5
23253 AF 16 4,3 M24x1 15
23241 AF 25 6,7 M24x1 17
23244 AF 25 6,7 M32x1 36
23263 AF 40 10,7 M24x1 24
23265 AF 40 10,7 M32x1 43
B
øAg6
B
A
Connecting disks for screw-jacks, top sections,
keyless chucks and vises

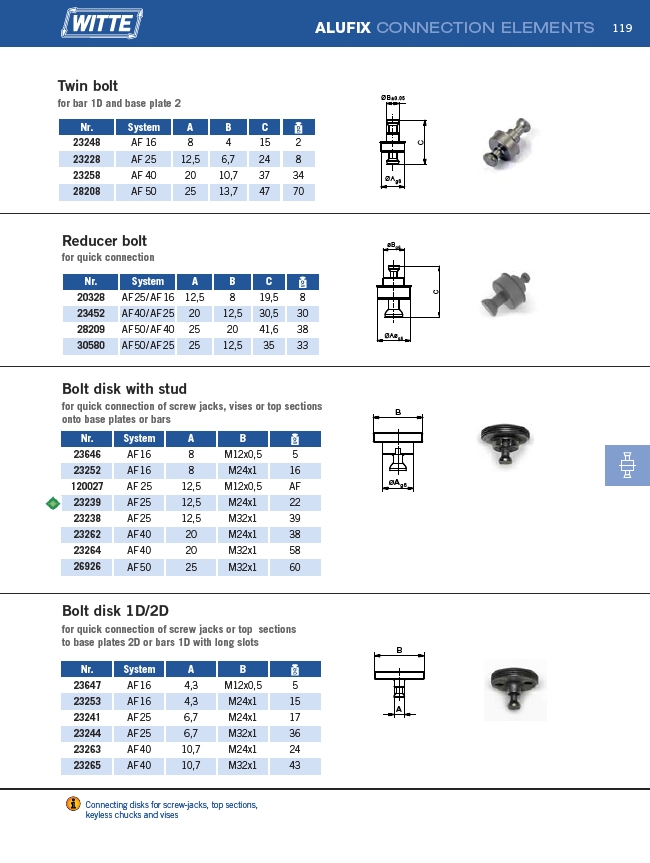

ALUFIX CONNECTION ELEMENTS
Twin bolt
for bar 1D and base plate 2
Reducer bolt
for quick connection
Bolt disk with stud
for quick connection of screw jacks, vises or top sections
onto base plates or bars
Bolt disk 1D/2D
for quick connection of screw jacks or top sections
to base plates 2D or bars 1D with long slots
