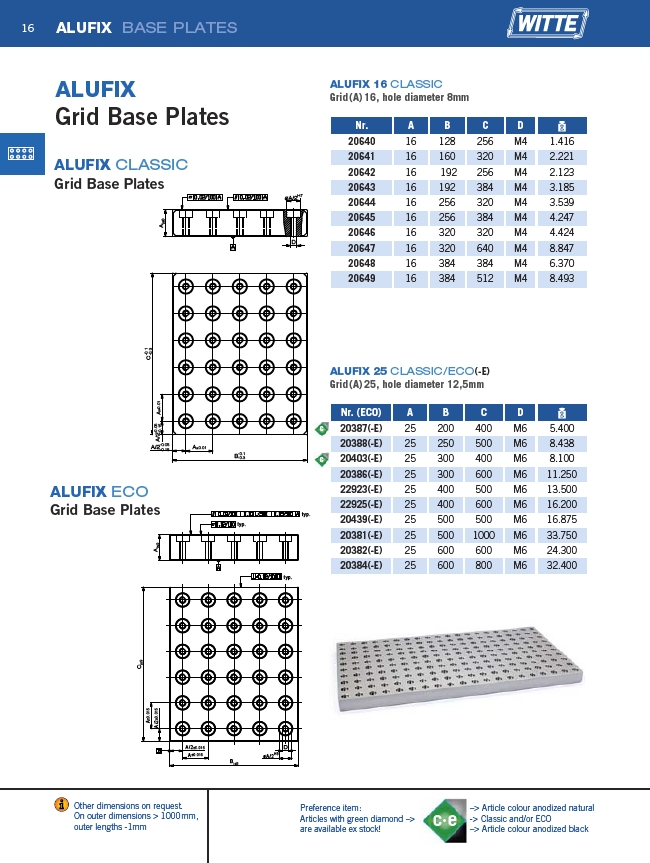

ALUFIX BASE PLATES
ALUFIX 16 CLASSIC
Grid (A) 16, hole diameter 8mm ALUFIX
Grid Base Plates
��������
����������
��������
���������� ������������
����������������
����������������
���������� ������������
����������
��������
������������
��
Nr. A B C D
20640 16 128 256 M4 1.416
20641 16 160 320 M4 2.221
20642 16 192 256 M4 2.123
20643 16 192 384 M4 3.185
20644 16 256 320 M4 3.539
20645 16 256 384 M4 4.247
20646 16 320 320 M4 4.424
20647 16 320 640 M4 8.847
20648 16 384 384 M4 6.370
20649 16 384 512 M4 8.493
Nr. (ECO) A B C D
20387(-E) 25 200 400 M6 5.400
20388(-E) 25 250 500 M6 8.438
20403(-E) 25 300 400 M6 8.100
20386(-E) 25 300 600 M6 11.250
22923(-E) 25 400 500 M6 13.500
22925(-E) 25 400 600 M6 16.200
20439(-E) 25 500 500 M6 16.875
20381(-E) 25 500 1000 M6 33.750
20382(-E) 25 600 600 M6 24.300
20384(-E) 25 600 800 M6 32.400
������������������
������������������
��������
������������
��������������
��������������
��������
��������
��������
��������
��������
��
c·e
c
c
ALUFIX CLASSIC
Grid Base Plates
ALUFIX ECO
Grid Base Plates
Other dimensions on request.
On outer dimensions > 1000 mm,
outer lengths -1mm
ALUFIX 25 CLASSIC/ECO(-E)
Grid (A) 25, hole diameter 12,5mm
Preference item:
Articles with green diamond –>
are available ex stock!
–> Article colour anodized natural
-> Classic and/or ECO
–> Article colour anodized black
