56
����������������������������������
�� ���� ��
��
������������
������
������������
������������
��
������������
������������
������
������������
������
������
������������
������������
c
c
c
c
Nr. A (AF) B C shift A/min A/max max. N
82015 16 M4 7 ± 8,5 59 77 200 70
82002 25 M6 10,5 ± 13,5 93 120,5 500 250
82016 40 M10 16,8 ± 22 146,8 192 1500 1.024
82441 50 M12 21 ± 26,5 186 242 2500 6.000
c·e

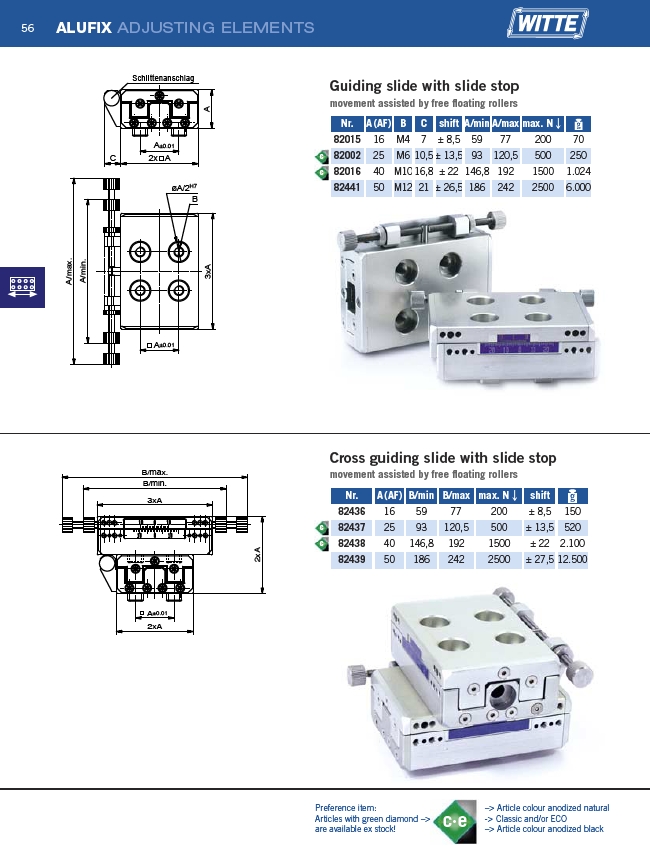

ALUFIX ADJUSTING ELEMENTS
Guiding slide with slide stop
movement assisted by free floating rollers
Cross guiding slide with slide stop
movement assisted by free floating rollers
Nr. A (AF) B/min B/max max. N shift
82436 16 59 77 200 ± 8,5 150
82437 25 93 120,5 500 ± 13,5 520
82438 40 146,8 192 1500 ± 22 2.100
82439 50 186 242 2500 ± 27,5 12.500
Preference item:
Articles with green diamond –>
are available ex stock!
–> Article colour anodized natural
-> Classic and/or ECO
–> Article colour anodized black
